品牌：阿尔泰科技
型号：NET5650/5651/5652/5653

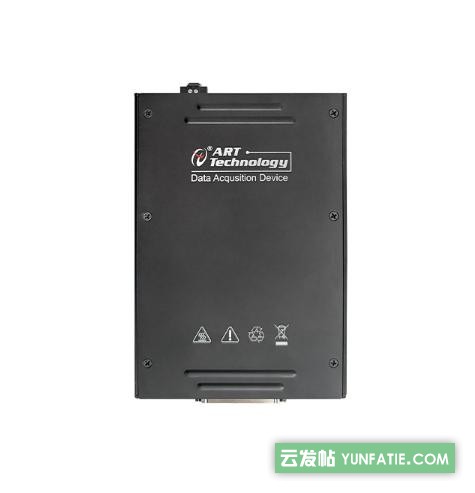

NET565X系列板卡是本公司推出的以太网总线多功能异步数据采集卡，该系列板卡提供高达32路单端/16路差分模拟量输入通道，500kS/s、250kS/s两种采样率可选：最高4通道模拟量同步输出：16路数字DIO及1路多功能计数器。
NET565X支持TCP/IP协议的千兆以太网，可确保采集过程中数据无损传输，非常适合长距离高分布测量：配合使用本公司ART-DAQ驱动程序及开发套件，易用的编程接口及丰富的编程范例可实现从简单到复杂的数据采集任务，便于用户高效快速的搭建测试系统。
NET565X的主要应用场合为：电子产品质量检测、信号采集、过程控制、伺服控制。
指标参数：
参数 | AI | AO | CTR | DIO | ||||
型号 | 分辨率 | 采样速率 | 通道数 | 分辨率 | 采样速率 | 通道数 | 通道数 | 通道数 |
NET5650 | 12bit | 500Ksps | 32路单端/16路差分 | 12bit | 100Ksps | 4路 | 1路 | 16路 |
NET5651 | 12bit | 500Ksps | 16路单端/8路差分 | 12bit | 100Ksps | 2路 | 1路 | 16路 |
NET5652 | 12bit | 250Ksps | 32路单端/16路差分 | - | - | 0路 | 1路 | 16路 |
NET5653 | 12bit | 250Ksps | 16路单端/8路差分 | - | - | 0路 | 1路 | 16路 |
AI模拟量输入 | ADC分辨率 | 12bit |
采样范围 | ±10V、±5V、±2V、±1V | |
采样速率 | NET5650/ NET5651单通道最大500KS/s NET5652/ NET5653单通道最大250KS/s | |
通道扫描模式 | 异步循环扫描 | |
采集模式 | 按需单点采样、有限点采样、连续采样 | |
存储器深度 | 内置DDR3，最大缓存128MB | |
触发源 | 软件强制触发、模拟触发、数字触发 | |
AO模拟量输出 | DAC分辨率 | 12bit |
最大采集速率 | 100KS/s | |
生成信号范围 | ±10V | |
驱动能力 | 10mA | |
存储器深度 | 内置DDR3，最大缓存128MB | |
通道输出模式 | 同步输出 | |
生成模式 | 单点（按需）采样、有限点采样、连续采样 | |
触发源 | 软件强制触发、DTR数字触发 | |
DIO | 通道 | Port0：8路支持带缓存DIO（P0.<0...7>） Port1：8路PFI（PFI<0...7>/P1） |
电气标准 | TTL兼容 | |
配置方式 | 程控I/O方向与状态 | |
采样方式 | 按需单点采样、有限点采样、连续采样 | |
CTR计数器 | 计数器功能 | CI：边沿计数、频率测量、周期测量、半周期测量、脉冲测量、 脉宽测量、双边沿间隔测量、线性、角度位置测量 |
CO：脉冲输出位置测量 |
