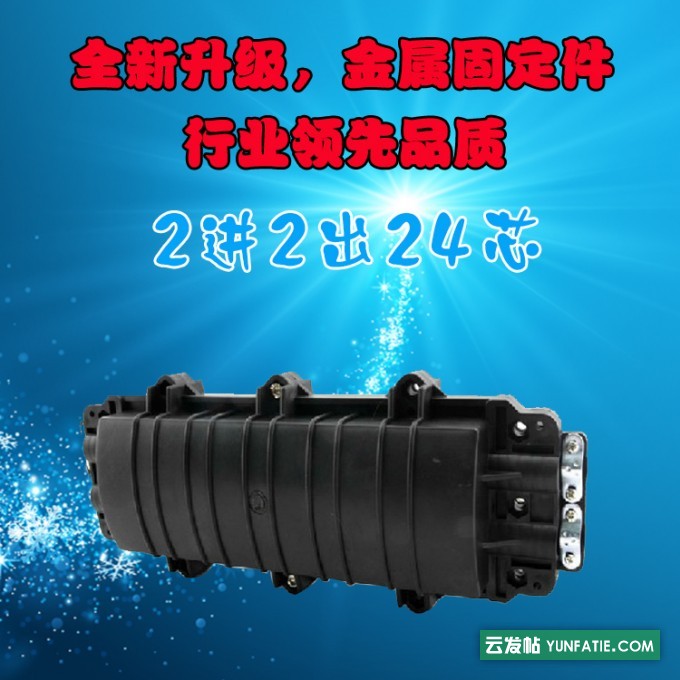

光缆地埋接头盒ABS塑料接头盒_卧式24芯光缆接头盒

产品用途：

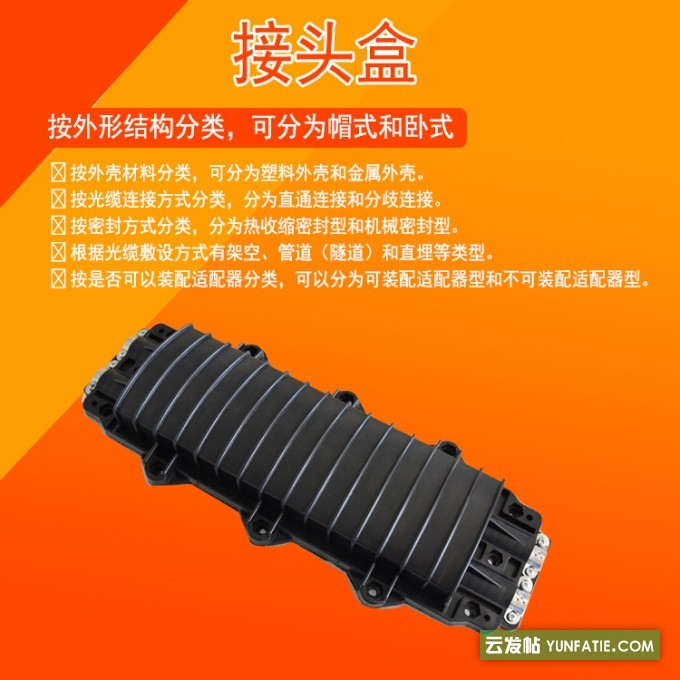

卧式ABS光缆接头盒，又称大D型卧式接头盒，主要用于进行光缆接头盒两端的室外光缆接头盒内进行配线、熔接、贮纤，适用于架空，管道人井直埋和管道铺设的光缆线中的连接及分歧应用，并起到保护接头的作用。具有恢复光缆保护套的完整性和光缆加强构建的机械连续性；提供光缆中金属构件的电气连通、接地或断开；使光缆接头免受环境影响；可安放光前接头和存储余长光纤等功能。

功能特点：

1盒体由新料ABS注塑成形，有良好的抗碱盐腐蚀、耐老化性能，且表面光洁美观，机械结构牢固，具有顽强的抗野外环境的性能，能抵受剧烈的气候变化和恶劣的工作环境。

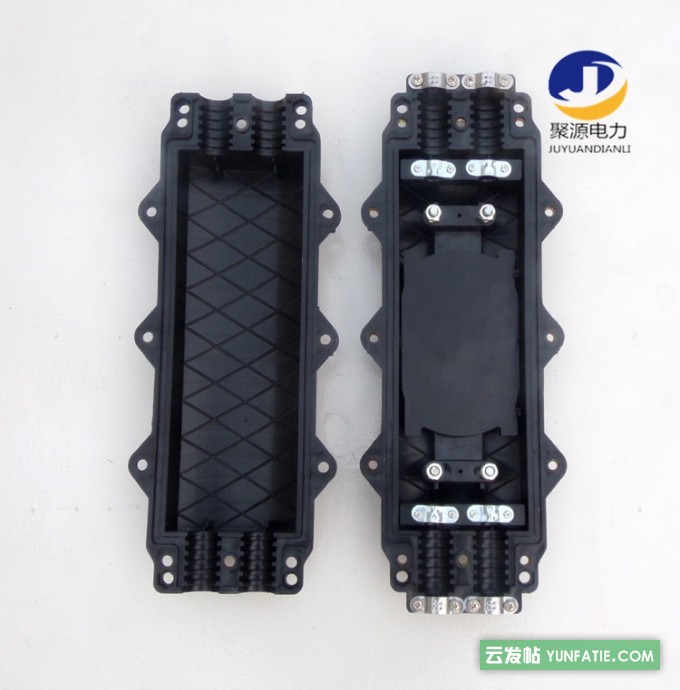

2适合于带状光缆与普通光缆，盒体内熔接盘可书页式翻转，并留有足够的光纤盘绕曲率半径与空间,对每根光缆、每根光纤均可分开施工。

3体积小、容量大、维护方便。

4提供可靠的光缆固定及光缆加强芯接地保护装置。

工作条件：

工作温度：-40℃—+55℃

相对湿度：≤95%（+40℃）

大气压力：70kPa—106kPa

技术要求：

1密闭性能：盒体封闭后，向内充气到（100±5）Pa，浸泡在常温的清水容器中稳定观察15分钟，无气泡逸出。

2绝缘电阻：金属构件与地之间的绝缘电阻≥2x104ΜΩ

3耐压：金属构件与地之间在15kV(DC)/ 1min的作用下不击穿，无飞弧。

4光线盘绕曲率半径：≥40mm，光纤熔接盘内无附加衰耗。

5拉伸：能承受≥1000N的轴向拉伸力。

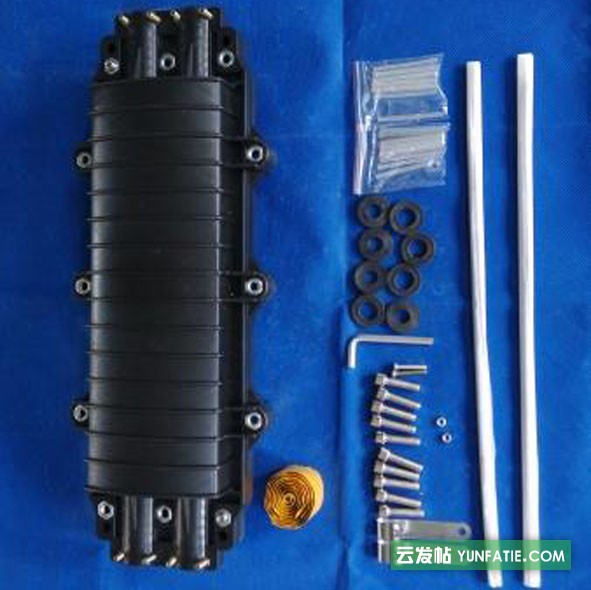

产品标准配件：

光纤热缩管，绝缘胶带1卷，不锈钢螺丝螺帽2对，尼龙扎带6根，

不锈钢挂钩2个，内六角扳手1个，定位圈大、中、小各4个

其他：

盘片容量：12芯/24芯

包装：中性纸箱，6个/箱

原材料：新料ABS

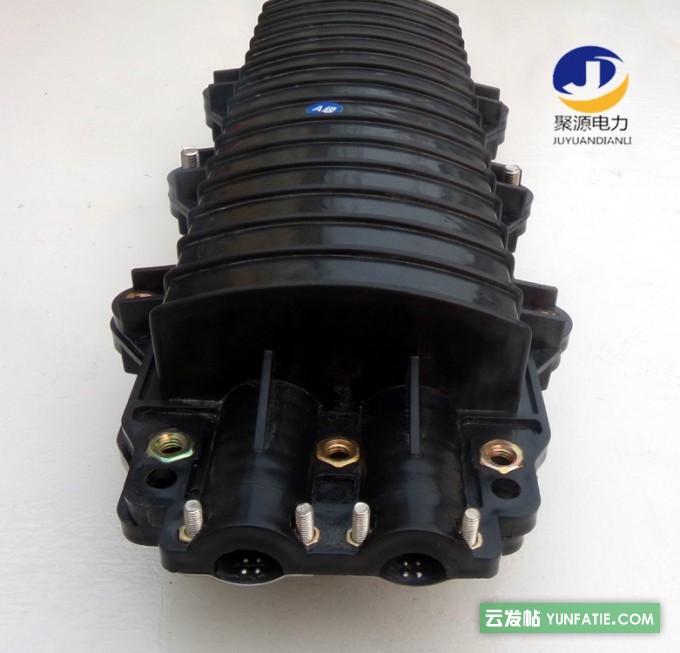

规格：2进2出；

适用范围：架空、地理、管道

产品名称	ABS卧式塑料接头盒
品牌	山东聚源电力
型号	AJS型
加工与否	是
外形尺寸	长460mm宽180mm高110mm
分歧功能	2进2出、3近3出、4进4出等设计
*大光缆外径	20mm
*大接头芯数	288芯
耐压强度	15KV
适用范围	ADSS光缆、导引缆、普通光缆
环境温度	-40℃~+55℃
大气压力	70~106kpa
相对湿度	≤90％（+40℃）
抗压力	＞2000N/10cm2压力，时间min
绝缘电阻	金属构件与地之间的绝缘电阻≥2×104mΩ
耐压强度	15kv（DC）/1min的作用下不击穿，无飞弧
光纤盘绕曲率半径	≥40mm，光纤熔接盘内无附加衰耗
拉伸强度	能承受≥1000N的轴向拉伸力
密闭性能	充气100pa密闭，浸泡15分钟无气泡逸出
使用寿命	接头盒与材料老化寿命在20年以上
