大拉杆横向波纹补偿器产品说明
型号：本公司生产DN100-DN5000，压力级别0.1Mpa-2.5Mpa。
连接方式：1、法兰连接2、接管连接
产品横向补偿量：根据用户要求
使用说明：
大拉杆横向波纹补偿器对支座作用力的计算：
横向弹力：Fy=Ky·Y弯矩：M=Fy·L
式中：Ky-横向刚度N/mmY-横向实际位移（变形量）mm
L-管架到补偿器中点的距离m。
一、大拉杆横向波纹补偿器用途：
大拉杆波纹补偿器具有补偿量大、刚性浊、无介质压力推力、anquan、无泄漏、造价低等优点，近年来在供热管网中广泛应用。
二、大拉杆横向波纹补偿器的结构及工作原理：

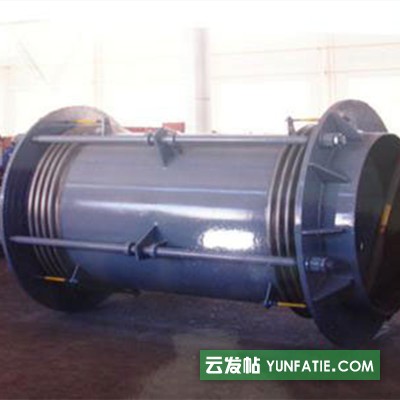

大拉杆波纹补偿器（又称fushi拉杆）是由两个相同的波纹管及端管、端板和拉杆组成的挠性部件，通过波纹管的角偏转可吸收管道danping面或多平面的横向位移。4根长拉杆能承受内压推力和其它附加外力的作用，拉杆两端的螺栓出厂前已调好间距，安装前大拉杆是松动的，在补偿器工作变形后，大拉杆可以起到xianzhi变形量保护波纹管的作用。
三、大拉杆补偿器的特点及优势：
1、补偿量大，无内压推力，对支架推力小。
2、anquan无泄露，正确冷紧。
3、造价低。
大拉杆横向补偿器安装注意事项：
1、补偿器安装的必要步骤应预先计划，安装人员要熟悉这些步骤及制造厂商提供的使用说明及有关的技术资料。
2、安装前应检查产品的型号是否与管线设计资料相符。
3、大拉杆横向型补偿器是约束型补偿器，安装此种补偿器不会使压力推力作用在管线支座上，所以与之相连的支座为次固定支座。
4、现场hanjie补偿器时务必将波纹管保护好，通常用湿中性石棉布保护。
5、如果波纹管长度出厂时已经调整到规定的要求，但运输过程中造成波纹管长度与下表不符，需将运输拉杆调整到出厂长度。
6、不允许用波纹补偿器变形（压缩、拉伸、扭转）的方法来调整管道的安装偏差，以免影响补偿器的正常功能，降低使用寿命和增加管系、设备及支承件的载荷。建议管系上的一个配对法兰保留到补偿器就位后hanjie。
7、补偿器装于管道后，试压前在确保固定与导向正确的前提下，拆除运输、固定构件（此类零件上一般贴有安装后拆除标志或涂黄漆），或按设计要求将限位装置调到规定位置。
8、补偿器所有的活动元件不得被外部构件卡死或xianzhi其活动范围，波纹管的波纹间不应有防止其变形的异物，且不能用含lu的清洗剂或钢丝刷qingchu波纹管的污物。
9、用于蒸汽管线时，水平管线应有低点疏水、垂直管线在水平管上应有疏水装置，不允许有盲肠以免发生水击。输油管线应有回油装置和anquan阀，防止涨油时压力急剧升高。易燃、易爆管线要有安全阀，用于易燃、易爆管线中补偿器的周围要设youxiao的防护装置，以免万一发生baozha造chengren员伤亡。
10、hanjie时严禁将地线接于波纹管上。
大拉杆横向波纹补偿器在安装过程中一定要注意安装环境，流通介质，温度的影响，只有考
虑覆盖广才能在以后的使用过程中减少事故的发生几率
