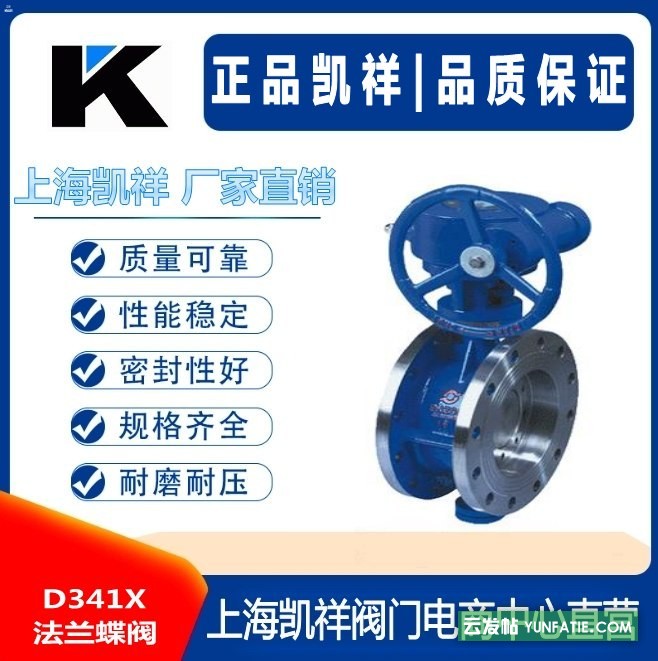

D341X法兰蝶阀_D71X对夹手柄蝶阀

产品概述：
蝶板的回转中心（即阀杆的中心）位于阀体的中心线和蝶板的密封面截面上，蝶板旋转90度即可完成启闭。阀座采用合成橡胶。关闭时蝶板的外圈密封面挤压合成橡胶阀座，使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。被广泛用于食品、医药、化工、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
产品特点：
1、结构简单，外形尺寸小，结构长度短，体积小，重量轻。
2、全开时阀座通道有效流通面积较大，流体阻力较小。
3、密封面材料采用丁腈橡胶，密封性能好。
4、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。
5、操作灵活省力，可选择手动、电动、气动、液压方式。
主要部件材料：

序号	主部件	材质
1	阀体	QT450
2	阀杆	不锈钢
3	蝶板	QT450
4	密封圈	丁腈橡胶
5	涡轮头	QT450
6	手轮	QT450
7	紧固件	标准件

外型尺寸/性能参数：

规格（DN）		80	100	125	150	200	250	300	350	400	450	500	600
阀长度（mm）		114	127	140	140	152	165	178	190	216	222	229	267
阀高度（mm）		362	373	437	467	612	693	797	857	965	1010	1105	1340
测试压力 （MPa）	壳体	1.5-2.4
	密封	1.1-1.76
公称压力（MPa）		1.0-1.6
适用温度		0-80℃
适用介质		水及弱腐蚀性流体

产品概述：

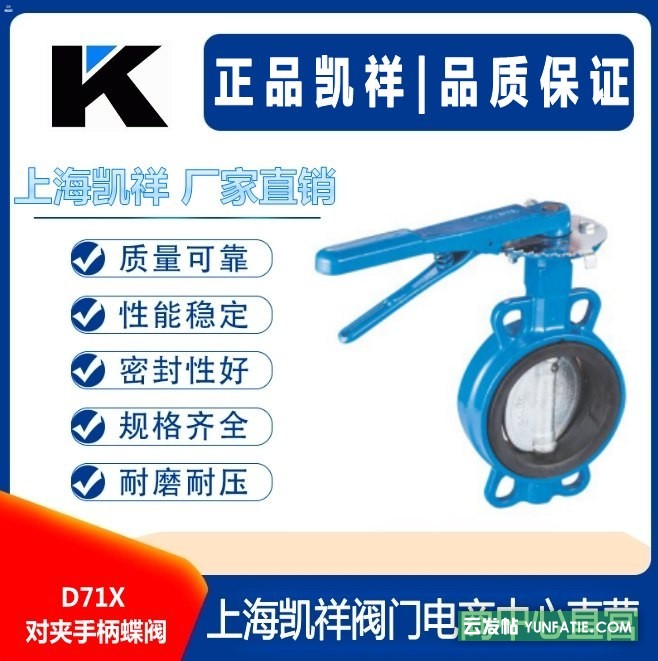

D71X对夹手柄蝶阀是一种橡胶密封蝶阀，广泛应用于电力、水利、化工、建筑等行业的排水管道系统，作为控制介质流量启闭或调节装置。
产品特点：
1、小型轻便，容易拆装及维修，并可在任意位置安装。
2、结构简单紧凑，90℃回转启闭迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、启闭实验次数多达数万次，寿命长。
6、达到完全密封，气体实验泄露为零。
主要部件材料：

序号	主部件	材质
1	阀体	QT450
2	蝶板	QT450
3	阀杆	不锈钢
4	密封圈	丁腈橡胶
5	手柄	QT450
6	阀轴	不锈钢
7	紧固件	标准件
